ساپورت شفت SK10 قطر ۱۰ میلیمتر | نگهدارنده شفت 10 میلیمتر SH10
| برند | FSA |
|---|---|
| مدل | SH-10 |
| نوع محصول | پایه شفت |
| سایز سازگار | 10 میلیمتر |
| جنس | فلز مقاوم صنعتی |
| کاربرد | دستگاه‌های سبک، اتوماسیون کوچک، CNC |
| ویژگی‌ها | نصب مطمئن، استحکام مناسب |
| کشور سازنده | چین |
قیمت محصول
288,650 تومان

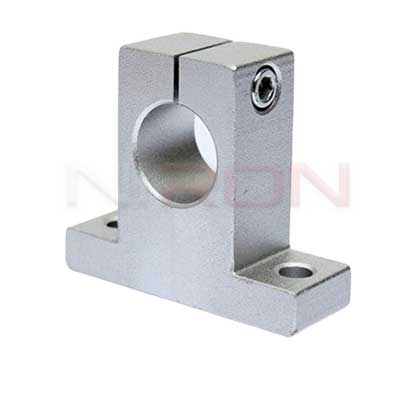

ساپورت شفت SK10 قطر ۱۰ میلیمتر | نگهدارنده شفت 10 میلیمتر SH10
پایه شفت FSA مدل SH10 (در کاتالوگ‌های استاندارد با نام SK10 نیز شناخته می‌شود)، یک نگهدارنده افقی از جنس آلیاژ آلومینیوم با کیفیت بالاست که برای تثبیت دقیق شفت‌های راهنمای ۱۰ میلی‌متری طراحی شده است. این قطعه به دلیل ابعاد کوچک و استحکام مناسب، یکی از پرکاربردترین تجهیزات در ساخت پرینترهای سه‌بعدی، دستگاه‌های لیزر کوچک، و سیستم‌های رباتیک و اتوماسیون سبک محسوب می‌شود.
ویژگی‌های فنی پایه شفت SK10
- مکانیزم کلمپینگ دقیق: مجهز به شکاف انبساطی طولی و پیچ آلن قفل‌کننده که شفت را به‌صورت کاملاً محکم و بدون لقی در جای خود نگه می‌دارد.
- بدنه آلومینیوم آنودایز: وزن بسیار کم در عین مقاومت بالا در برابر ضربه و اکسیداسیون، که طول عمر بالایی را در محیط‌های کارگاهی تضمین می‌کند.
- نصب سریع و آسان: سوراخ‌های لوبیایی کف پایه به کاربر اجازه می‌دهد که در هنگام مونتاژ، تراز دقیق شفت را تنظیم کرده و سپس آن را روی شاسی فیکس کند.
- هم‌راستایی استاندارد: طراحی هندسی دقیق این پایه باعث می‌شود مرکز شفت دقیقاً در ارتفاع استاندارد (h=20mm) قرار گیرد.
💡 نکته فنی نیرون: برای داشتن یک حرکت خطی روان و بدون اصطکاک در محورهای ۱۰ میلی‌متری، حتماً از بلبرینگ‌های خطی سری LM10UU به همراه پایه SH10 استفاده کنید. استفاده از دو عدد پایه در هر انتهای شفت، ضریب اطمینان و دقت دستگاه شما را به‌طور چشمگیری افزایش می‌دهد.
مشخصات فنی و ابعادی پایه نگهدارنده شفت SK10
| پارامتر فنی | مقدار / مشخصات |
|---|---|
| کد فنی قطعه | SK10 / SH10A |
| قطر شفت منطبق (Shaft Diameter) | ۱۰ میلیمتر (10mm) |
| ارتفاع مرکز شفت تا کف (h) | ۲۰ میلیمتر |
| ابعاد کلی پایه (عرض × طول × ارتفاع) | ۴۲ × ۱۴ × ۳۲.۸ میلیمتر |
| فاصله مرکز تا مرکز سوراخ‌های نصب (E) | ۳۲ میلیمتر |
| قطر سوراخ‌های پیچ نصب (S) | ۵.۵ میلیمتر (پیچ M5) |
| سایز پیچ قفل‌کننده شفت (Clamping Screw) | M4 آلن خور |
| جنس متریال بدنه | آلومینیوم اکسترود شده سخت‌کاری شده |
| فاصله مرکز تا مرکز سوراخ‌های نصب (E) | ۳۲ میلیمتر |
| قطر سوراخ‌های پیچ نصب (S) | ۵.۵ میلیمتر (پیچ M5) |
| سایز پیچ قفل‌کننده شفت (Clamping Screw) | M4 آلن خور |
| جنس متریال بدنه | آلومینیوم اکسترود شده سخت‌کاری شده |
