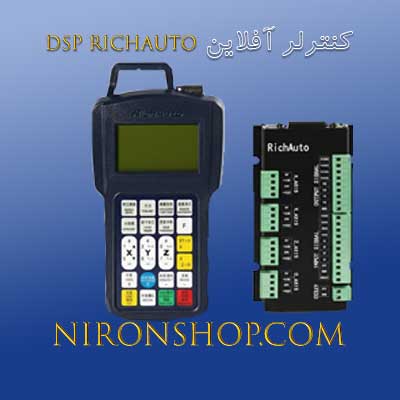

کنترلر RichAuto DSP
3 محصول

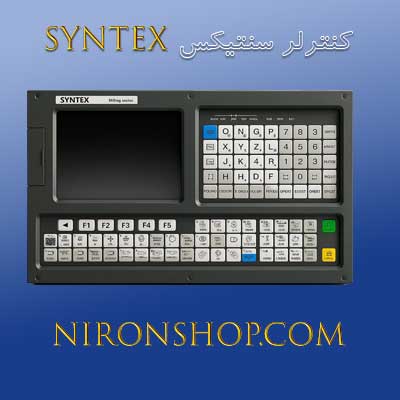

کنترلر سنتیکس SYNTEX
3 محصول
دسته ها: کنترلرهای آفلاین (کنترلر بدون کامپیوتر)
کنترلر بدون کامپیوتر CNC، یک برد پردازنده مستقل است که فایل برنامه CNC (مانند G‑code) را از حافظه جانبی (مثل USB یا SD Card) میخواند و بدون نیاز به ارتباط با کامپیوتر، محورهای دستگاه را کنترل میکند.
این نوع کنترلر جایگزین نرمافزارهایی مثل Mach3, LinuxCNC یا UGS است که معمولاً روی PC اجرا میشوند.
اجزای اصلی کنترلر CNC آفلاین
- پردازنده اصلی (CPU/MCU): معمولاً از ARM یا DSP قوی استفاده میشود (مثلاً STM32F407، TI TMS320 و غیره).
- پنل کاربری: شامل نمایشگر LCD و کلیدهای جهت، توقف اضطراری (E‑Stop)، انتخاب فایل و کنترل سرعت.
- ورودی/خروجیها (I/O): برای اتصال درایورها، اسپایندل، لیمیتسوئیچها، سنسورهای مرجع و کنترل خنککننده.
- درگاه حافظه: USB یا SD Card برای خواندن فایل G‑code.
- سیستم نرمافزاری داخلی (Firmware): تفسیر G‑code، کنترل حرکات محور، و مانیتور وضعیت لحظهای.
مزایای کنترلر بدون کامپیوتر CNC
- عدم نیاز به کامپیوتر دائم: حذف کابل USB و خطر اختلال سیگنال.
- پایداری بالا: نرمافزار داخلی Real‑Time است، بدون وقفه سیستمعامل.
- کارکرد آسانتر در محیط کارگاه: فقط فایل G‑code را از روی حافظه اجرا میکنید.
- کاهش نویز و مصرف انرژی.
- امکان توقف، ادامه و اصلاح پارامترها در حین کار از روی پنل.
محدودیتهای استفاده از کنتر بدون سیستم
- امکان ویرایش و شبیهسازی فایل محدود است (معمولاً فقط روی PC قابل انجام است).
- گرافیک سادهتر (نسبت به نرمافزارهایی مثل Mach3).
- در نسخههای ارزانتر، تعداد محور یا برنامهریزی ماکرو محدود است.
نکات انتخاب کنترلر مناسب (سری کنترلر بدون کامپیوتر CNC)
هنگام خرید یا طراحی کنترلر آفلاین CNC، حتماً به موارد زیر توجه کنید:
| عامل | توضیح |
|---|---|
| تعداد محور (Axis) | بسته به دستگاه: 3 محور (X,Y,Z) برای فرز ساده، تا 5 یا 6 محور برای CNC پیشرفته. |
| نوع موتور/درایور | Stepper یا Servo. کنترلر باید سیگنال خروجی مناسب (Pulse/Direction یا Analog) بدهد. |
| فرمت فایل ورودی | G‑code استاندارد یا فرمت خاص (مثل .nc, .txt, .tap). |
| رزولوشن و سرعت خطی | بر دقت و کیفیت سطح کار تأثیرگذار است. |
| رابط نمایشگر و زبان منو | نسخههای با منوی انگلیسی یا چندزبانه ترجیح دارند. |
| پشتیبانی از اسپایندل و ابزار خودکار | برای تعویض ابزار، خنککننده، پمپ یا لیزر لازم است. |
کاربرد رایج کنترلر آفلاین CNC
-
- CNC چوب (router)
- CNC لیزر / پلاسما کاتر
- ماشین فرز دستی و خودکار
- CNC حکاکی و سنگتراشی
- چاپگرهای سهبعدی صنعتی
